          電纜導軌滑車











          　









    一、產品概述

        該產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列配葉柜、SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送****為理想的產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
    二、結構特點及工作原理
        該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
        軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內****特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。
        該產品的工作原理見工程應用圖示（1）扁平電纜的始端（接現場接線盒）固定于導軋的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）因定在****后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。

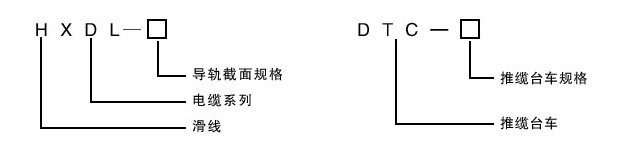

    三、產品規格型號


    型號
    截面尺寸（ mm ）
    單位長度
    配用推纜臺車
    A
    B
    C
    L
    HXDL-40
    40
    33
    14
    2
    4M
    DTC-40
    HXDL-50
    50
    50
    16
    2.5
    DTC-50
    HXDL-60
    63
    63
    18
    4
    6M
    DTC-60
    HXDL-70
    68
    70
    22
    4
    DTC-70
    HXDL-100
    100
    100
    35
    6
    DTC-100

    四、產品的技術參數
    1 、導軌材料： 冷軋銅板
    2 、環境溫度： -35°C—+90°C
    3 、推纜臺車運行速度： <190 米 / 分
    4 、推纜臺車運行壽命： 32000 小時
    5 、****大允許靜負荷： 150 千克
    五、系統組成

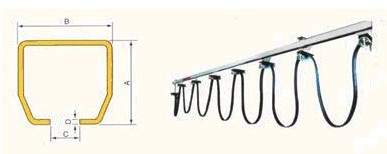

    導軌
        導軌是推纜臺車的載體，有直段也有半徑大于 500 毫米的弧形段，直段單位長度 4 米（或 6 米），通過耦合器連接可以延展伸長。 (單位mm)
    型號
    A
    B
    C
    L
    HXDL-40
    40
    33
    14
    2
    HXDL-50
    50
    50
    16
     2.5
    HXDL-60
    63
    63
    18
    4
    HXDL-70
    72
    68
    22
    4
    HXDL-100
    100
    100
    35
    6
    推纜臺車
    1 、首車：首車是推纜臺車的牽引車，它通過其它運動體對它的發動而帶動其后面臺車的運動。四個全封閉滾動軸承作為行走輪，滑動十分靈活，可用于煙塵較大的場合。
     (單位mm)
    型號
    A
    B
    C
    L
    HXDL-40
    116
    130
    20
    27
    HXDL-50
    116
    130
    25
    32
    HXDL-60
    118
    160
    30
    37
    HXDL-70
    118
    160
    30
    42
    HXDL-100
    206
    305
    60
    240
    2 、中間臺車：中間推纜臺車其行走輪也用全封閉軸承。壓夾電纜部位采用弧形和軟橡膠墊壓，使電纜不易損壞。首車和中間推纜臺車均有防撞緩沖器，保護臺車不受起動和停止時撞擊。
     (單位mm)
    型號
    A
    B
    C
    L
    HXDL-40
    55
    106
    20
    27
    HXDL-50
    55
    124
    25
    32
    HXDL-60
    60
    131
    30
    37
    HXDL-70
    65
    158
    30
    42
    HXDL-100
    206
    305
    60
    240
    耦合接頭
        冷軋板軋制成形，通過螺栓止動作用，使兩根導軌連接起來，無限延長導軌。
     (單位mm)
    型號
    A
    B
    C
    HXDL-40
    39
    20
    46
    HXDL-50
    57
    22
    57
    HXDL-60
    70
    24
    72
    HXDL-70
    76
    26
    78
    HXDL-100
    113
    38
    113
    吊架
        懸吊導軌，螺栓止動，使導軌不能串動，橢圓形安裝孔可以較正軌道線性度。
     (單位mm)
    型號
    A
    B
    C
    L
    D
    HXDL-40
    39
    20
    46
    70
    13
    HXDL-50
    57
    22
    57
    85
    13
    HXDL-60
    70
    24
    72
    96
    16
    HXDL-70
    76
    26
    78
    106
    16
    HXDL-100
    113
    38
    113
    150
    10
    始末端
    1 、始端：導軌起始段，始端固定電纜，一端進入推纜臺車，一端進入供電箱。
     (單位mm)
    型號
    L
    S
    D
    HXDL-40
    90
    20
    54
    HXDL-50
    90
    25
    64
    HXDL-60
    90
    30
    74
    HXDL-70
    90
    30
    84
    HXDL-100
    150
    50
    240
    2 、末端：裝于導軌的一端，防止首車滑出軌道。
     (單位mm)
    型號
    A
    B
    H
    HXDL-40
    90
    32
    20
    HXDL-50
    90
    40
    25
    HXDL-60
    90
    40
    30
    HXDL-70
    90
    50
    35
    HXDL-100
    150
    86
    60

    注意事項
    1 、軌道長度（米）
        根據小車實際運行距離軌道長度由用戶統計確定，另再加存放推纜臺車的距離。
    2 、電纜長度（米）
        電纜長度 = 實際運行距離 + 存放小車距離 + 至用電器及接線箱所****長度，電纜規格查我廠扁平軟電纜說明，根據電纜寬長確定臺車壓線塊長度。
    3 、臺車數量
        2 米 —4 米配臺車一臺，用戶可根據允許電纜下垂空間確定增減推纜臺車數量。
    4 、耦合接頭數量
        導軌超出 4 米（或 6 米）時，需配一件。
    5 、其它
        始、末端各一件。每1.5米導軌配吊架支架1套。每條線配撥叉一只。

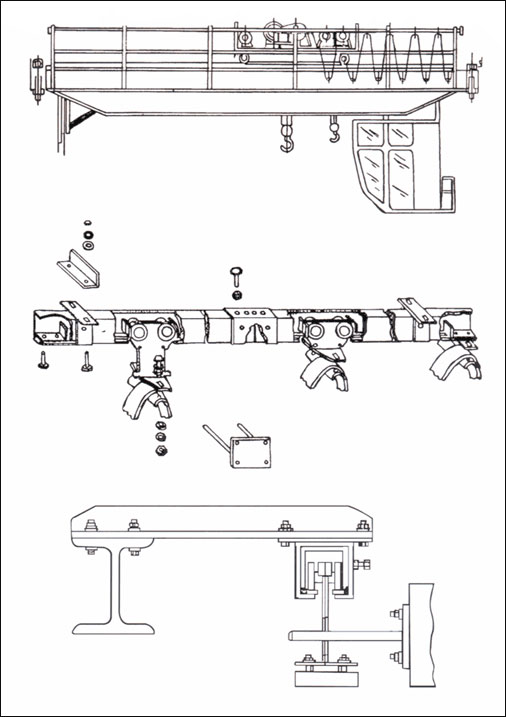

    安裝示意圖
