一、DCTHX系列電車滑觸線
電車滑觸線 我廠采用邊鑄連軋工藝成功研制出中國****根大長度、無焊接的銅接觸線，填補了國內空白，各項指標均達到或超過世界同類產品先進水平， 89 年獲國家重大技術裝備成果獎，科技進步二等獎，在國際招標中多次中標。

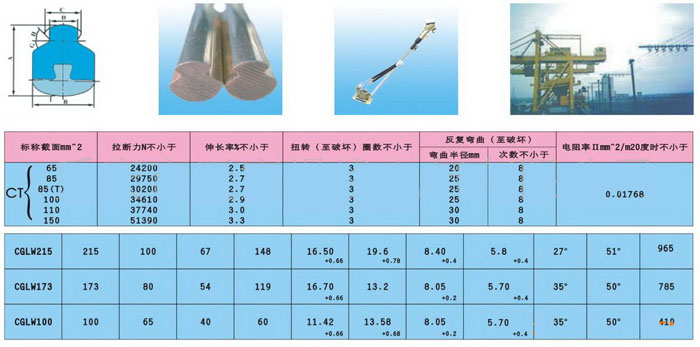

| 標稱截面mm^2 | 拉斷力N不小于 | 伸長率%不小于 | 扭轉（至破壞）圈數不小于 | 反復彎曲（至破壞） | 電阻率∏mm^2/m20度時不小于 | | 彎曲半徑mm | 次數不小于 | 65
85
85(T)
100
110
150 | 24200
29750
30200
34610
37740
51390 | 2.5
2.7
2.7
2.9
3.0
3.3 | 3
3
3
3
3
3 | 20
25
25
25
30
30 | 8
8
8
8
8
8 | 0.01768 |
| 標稱截面mm^2 | 計算截面積mm^2 | 尺寸及偏差 | 角度及偏差 | 參考單位質量kg/km | | A+(-)1% | B+(-)2% | C+(-)2% | D+4%-2% | E | K | R | G | H | | +(-)1度 | 65
85
85(T)
100
110
150 | 65.2
85.4
86.8
100.1
109.6
150.7 | 9.3
10.80
11.00
11.80
12.34
14.40 | 10.19
11.76
11.00
12.81
12.34
14.40 | 8.05
8.05
8.50
8.05
8.50
9.75 | 5.70
5.70
6.12
5.70
6.12
7.27 | 5.32
5.32
5.70
5.32
5.70
6.85 | 2.50
2.50
1.50
2.50
2.50
3.20 | 0.60
0.60
0.38
0.60
0.38
0.38 | 35
35
27
35
27
27 | 50
50
51
50
51
51 | 580.0
760.0
771.0
890.0
974.5
1339.5 |
TBJ65T | 65 | TBJ85T | 85 | TBJ100T | 100 | TBK110T | 110 | TBJ150 | 150 |
二、外露式鋼鋁電車線
該導線由鋁及鋼構成，抗拉強度高，耐磨及耐腐蝕性能高，使用壽命長，該產品廣泛應用于煤炭、冶金礦山。
國標（ GB1297.3-91 ）外露式鋼鋁接觸線結構尺寸表： 型號 | 標稱截面mm^2 | 等效銅直流電阻截面mm^2 | 鋼、鋁截面積mm^2 | 尺寸及偏差 | G | H | 標稱重量kg/km | 鋼 | 鋁 | A | B | C | D | 偏差+(-)2度 | GLHX215(原GLCA) | 215 | 100 | 67 | 148 | 16.5+0.66-0 | 19.6+0.78-0 | 8.40+0.40-0.20 | 5.80+0.40-0.20 | 27 | 51 | 965 | GLHX173(原GLCB) | 173 | 80 | 54 | 54 | 16.5+0.66-0 | 13.2+0.52-0 | 8.05+0.20-0.40 | 5.70+(-)0.40 | 35 | 50 | 785 |
|
